Kwaliteit en uitgebreide service spreken voor zich. OHRA kan terugkijken op meer dan 40 jaar ervaring als gevestigde fabrikant van stellingen voor zwaar gebruik en overtuigd met een allround-service: Van advies tot productie en montage van stellingsystemen. Het draagarmstelling is het belangrijkste product in het assortiment.
Met stellingen op maat en een uitgebreid assortiment accessoires bieden wij een complete oplossing voor de opslag van lange goederen en zware ladingen. Alles: Made in Germany.
Voordelen van een draagarmstelling van OHRA
De doordachte stellingsystemen voor zware lasten of lange goederen worden bij OHRA op maat vervaardigd volgens uw eisen – namelijk in Duitsland.
Ze hebben een hoogwaardige poedercoating of zijn thermisch verzinkt voor buitenopslag. Zelfs bij volle belasting blijven de draagarmstellingen permanent stabiel en garanderen ze een hoog veiligheidsniveau voor uw personeel en uw klanten.
Er zijn specifieke oplossingen voor elk product en elke branche. De stellingen voor lange goederen verschillen in hoogte, gebruiksdiepte, draagkracht of profieldikte, afhankelijk van de vereisten.
Er wordt een fundamenteel onderscheid gemaakt tussen een enkelzijdige en een dubbelzijdige draagarmstelling.
- Stellingstaanders en draagarmen van volwandige, warmgewalste IPE-staalprofielen
- Opgehangen, in hoogte verstelbare armen
- vrij beweegbare draagarmen beschermen goederen en stelling bij botsingen
- wij bieden zowel enkelzijdige als dubbelzijdige oplossingen aan
- Hoogwaardige poedercoating beschermt het materiaal en zorgt voor een bijzonder lange levensduur
- In de buitenruimte ook met dak, achterwand en regengoot verkrijgbaar
- optionele thermisch verzinkte uitvoering voor buitenopslag
Het draagarm-principe is eenvoudig, maar volledig doordacht door OHRA.
Alles wat u moet weten in één oogopslag

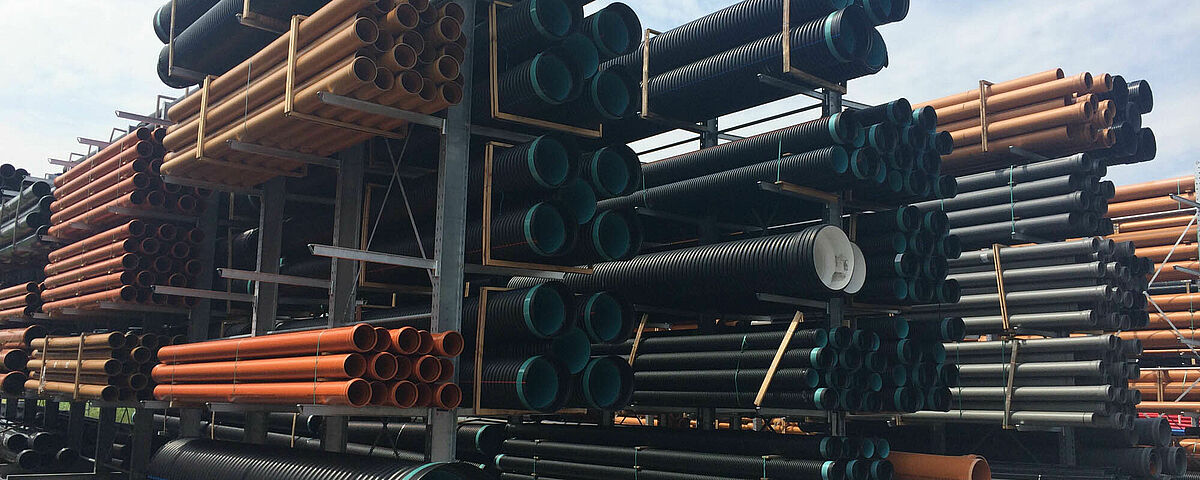

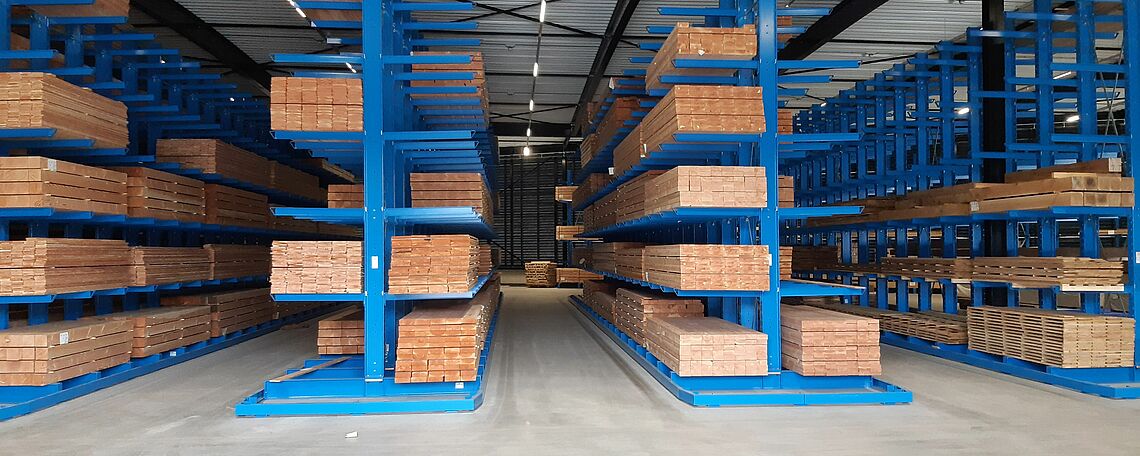

Dit zijn verticale stalen dragers met horizontaal uitstekende draagarmen. De opgeslagen goederen worden op deze armen gelegd. Vooral lange voorwerpen zoals buizen of balken worden erop opgeslagen (lange goederen).
Ze zijn verkrijgbaar in enkelzijdige of dubbelzijdige uitvoeringen. Enkelzijdige draagarmstellingen worden meestal langs de wanden van het magazijn geïntegreerd of dicht bij de wanden geplaatst.
Dubbelzijdige maken de toegang van beide zijden mogelijk en behouden hun stabiliteit door een gelijkmatige gewichtsverdeling en een stabiele basisconstructie. Beide kunnen ook in de grond verankerd worden.
Naast de eenvoudige uitvoeringen zijn er ook modellen met dak, die de opgeslagen goederen beschermen tegen weersinvloeden als ze buiten worden gebruikt.
Draagarmstellingen van warmgewalste staalprofielen zijn tegenwoordig in bijna alle bedrijfstakken te vinden:

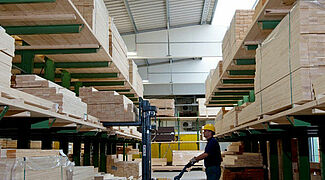

- In de houthandel of bouwmaterialenhandel voor de opslag van vierkant hout, planken, stenen, buizen en profielen,

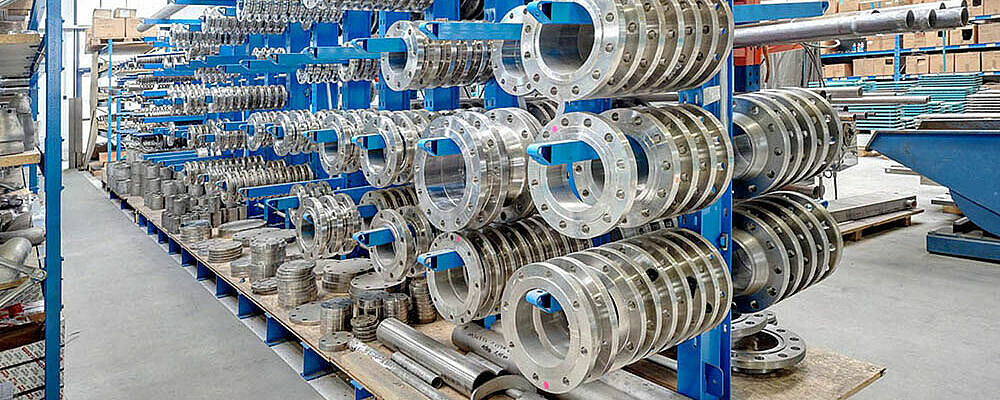

- in de staalhandel waar plaatformaten en zware staalprofielen veilig moeten worden opgeslagen,

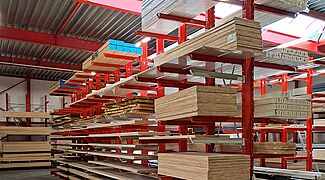

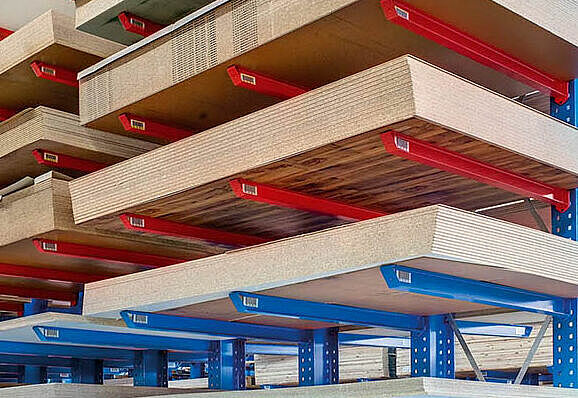

- in timmer- en schrijnwerkbedrijven als opslag voor zware spaanplaten,

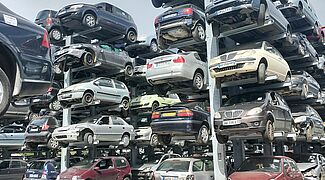

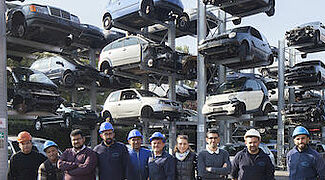

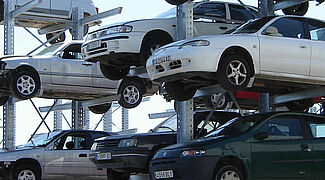

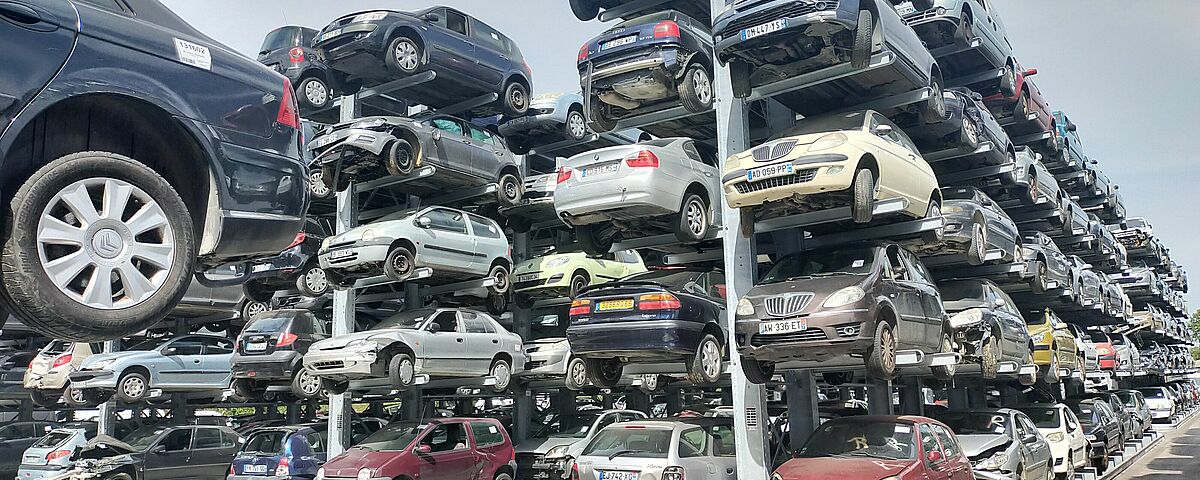

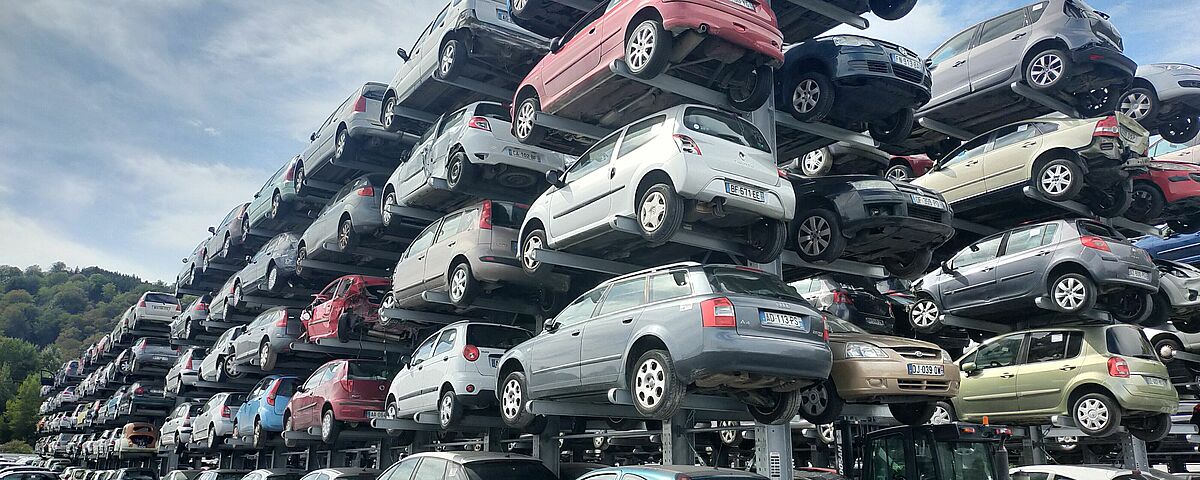

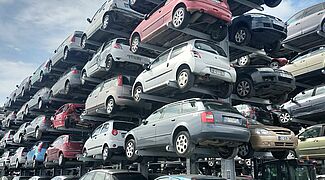

- maar ook bij autorecyclers
- en jachthavens,
- meubel- en keukenfabrikanten
- en vele andere industrieën waar het belangrijk is om veel op te slaan op een klein oppervlak.
Er zijn specifieke oplossingen voor elk product en elke branche. Afhankelijk van de vereisten verschillen ze in hoogte, gebruiksdiepte, draagkracht of profieldikte. Daarom produceert OHRA stellingen voor zwaar gebruik altijd volgens de individuele eisen en specifieke gegevens van haar klanten.
Draagarmstellingen zijn een uiterst sterk opslagsysteem voor het opslaan van lange goederen en zware ladingen. Dit omvat bijvoorbeeld houten panelen, plaatpanelen, profielen, balken of stalen elementen, bouwmaterialen of zelfs autowrakken en alle soorten zware ladingen.
Onze varianten, uw keuze
Eenvoudig werkingsprincipe – veel nuttige uitvoeringen:
Wij bieden het draagarm-principe in vele nuttige uitvoeringen aan

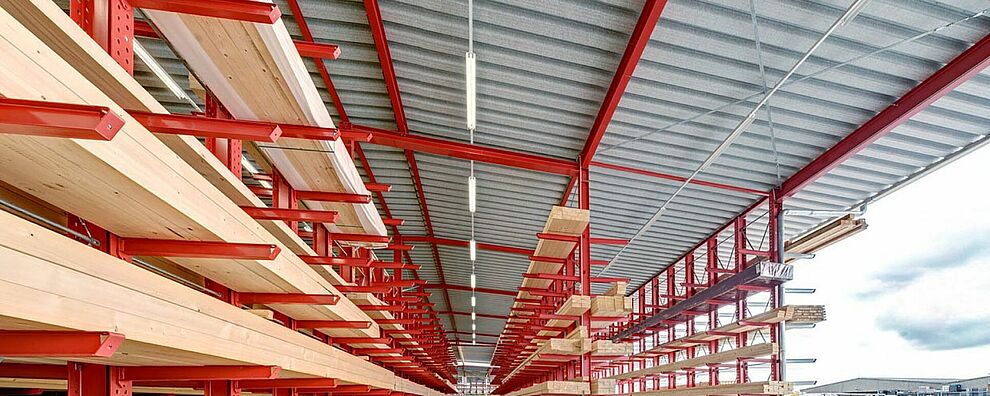

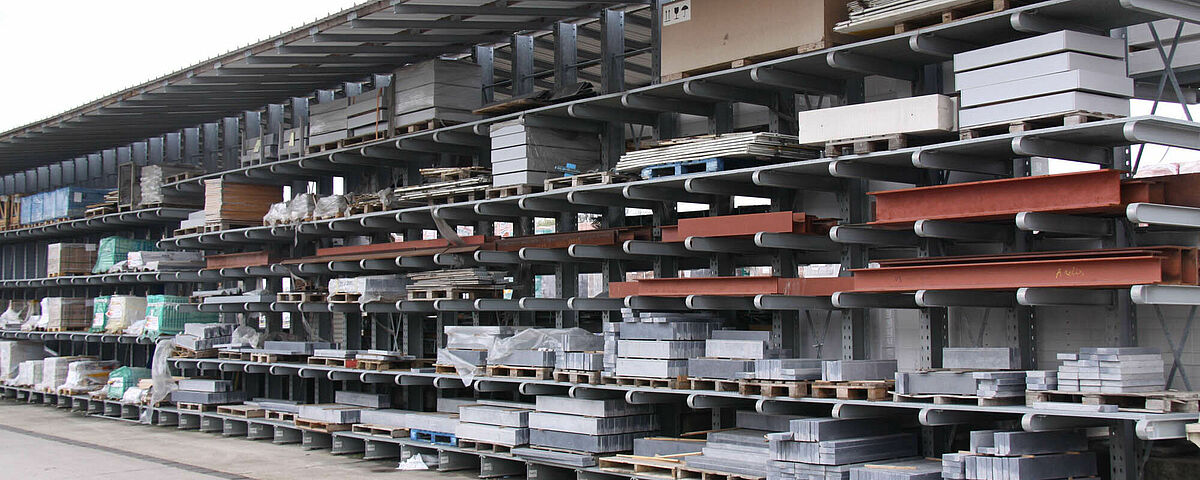

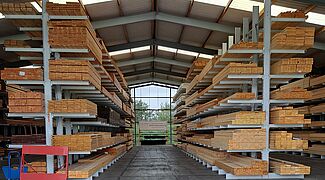

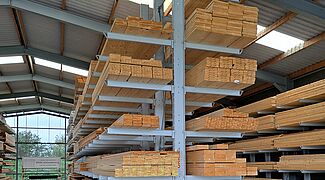

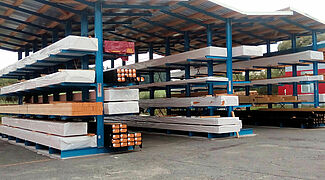

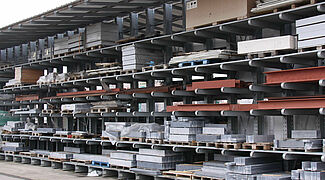

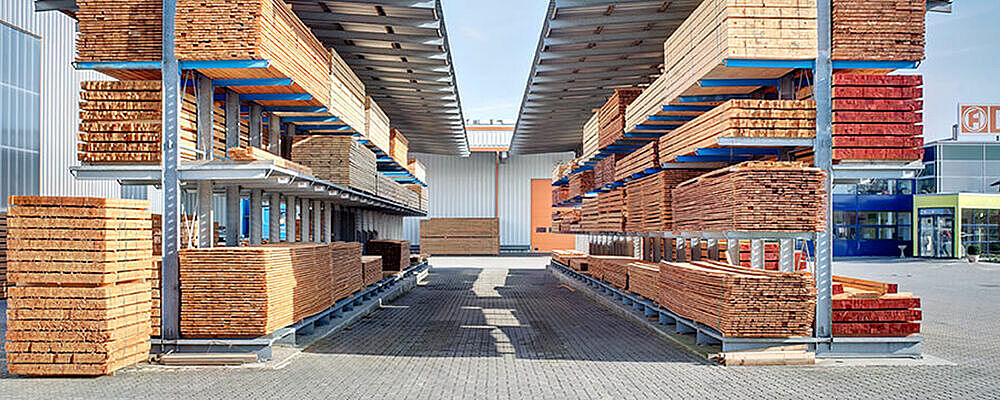

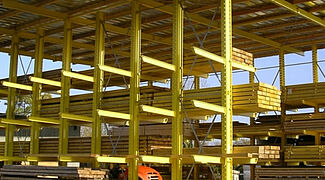

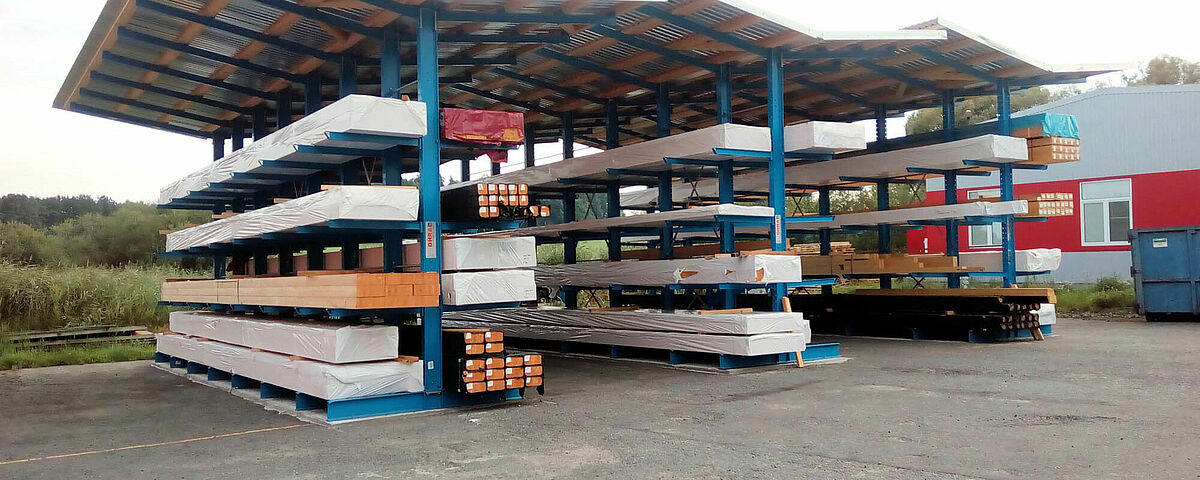

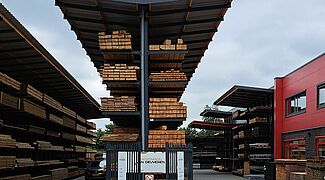

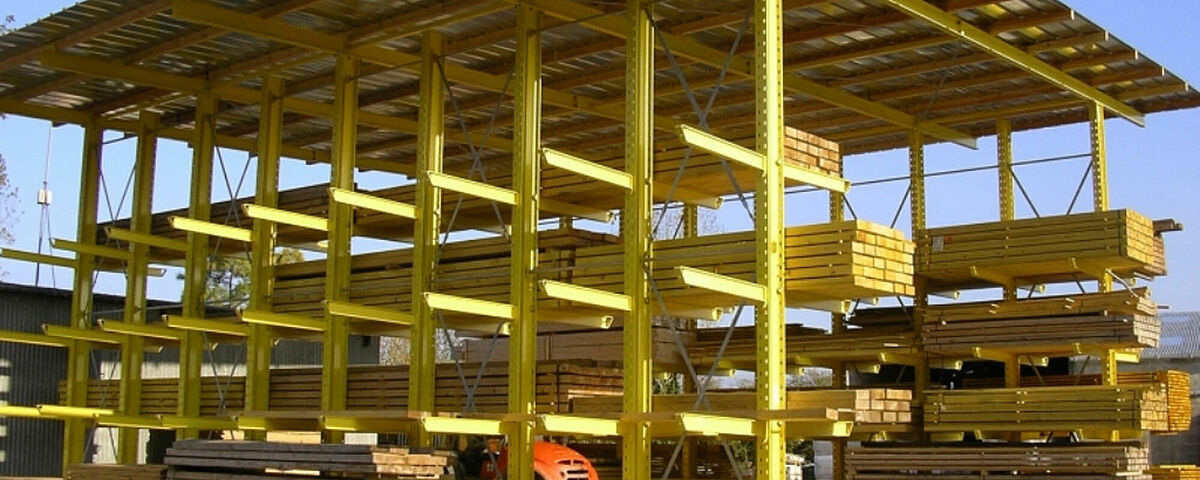

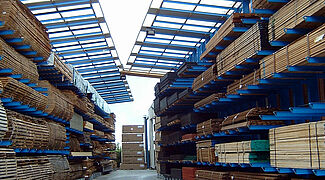

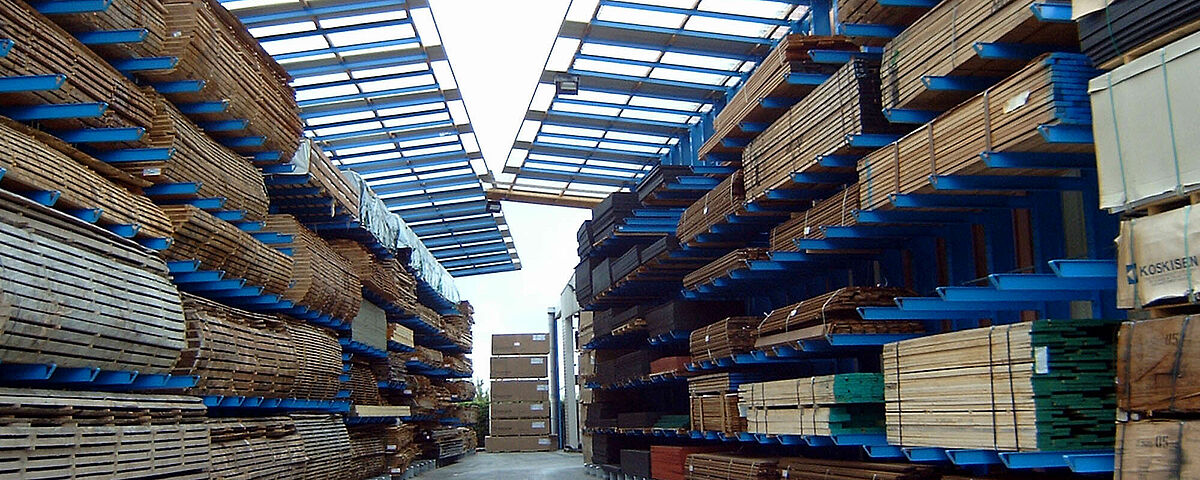

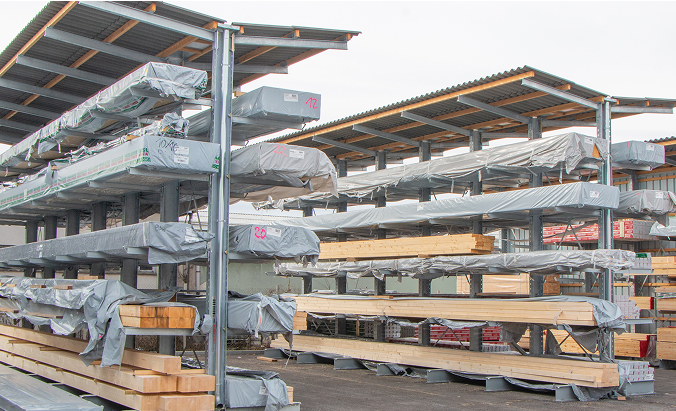

Draagarmstellingen met dak

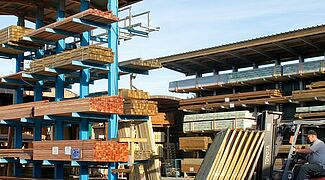

In buitengebieden zijn draagarmstellingen met dak de juiste keuze voor uw lange goederen die niet onvoorwaardelijk in een hal hoeven te worden opgeslagen. Naast de belastingseisen houden we bij het berekenen van de statica van het opslagsysteem ook rekening met de sneeuw- en windbelasting in uw regio en dimensioneren we de stellingprofielen en het stellingdak dienovereenkomstig. Wij adviseren u vanaf het begin: van planning tot dakbedekking. Wij ondersteunen u ook bij de bouwvergunning – naar wens met tekeningen en statica.

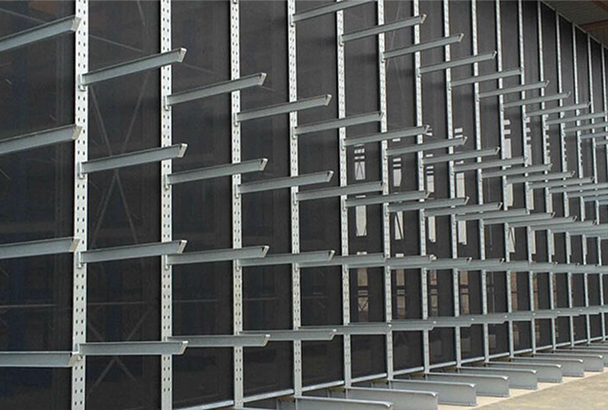

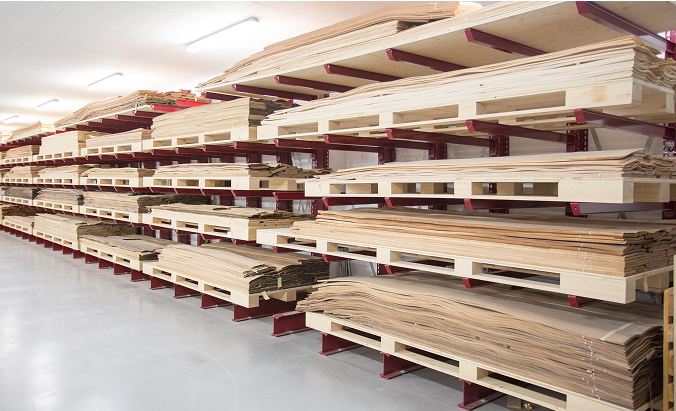

Enkelzijdige draagarmstelling
De enkelzijdige draagarmstelling wordt in de regel onder een dak of voor een wand geplaatst. Ze wordt slechts aan één kant bediend.
De stabiele bouwwijze maakt een vrijstaande constructie mogelijk.

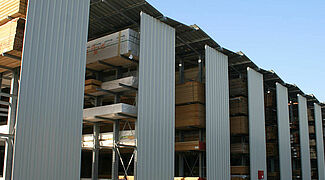

Als de draagarmstelling enkelzijdig is gepland, kan ze in het buitengebied aan de achterkant en zijkanten worden gesloten – bijvoorbeeld met trapeziumplaten of hout.

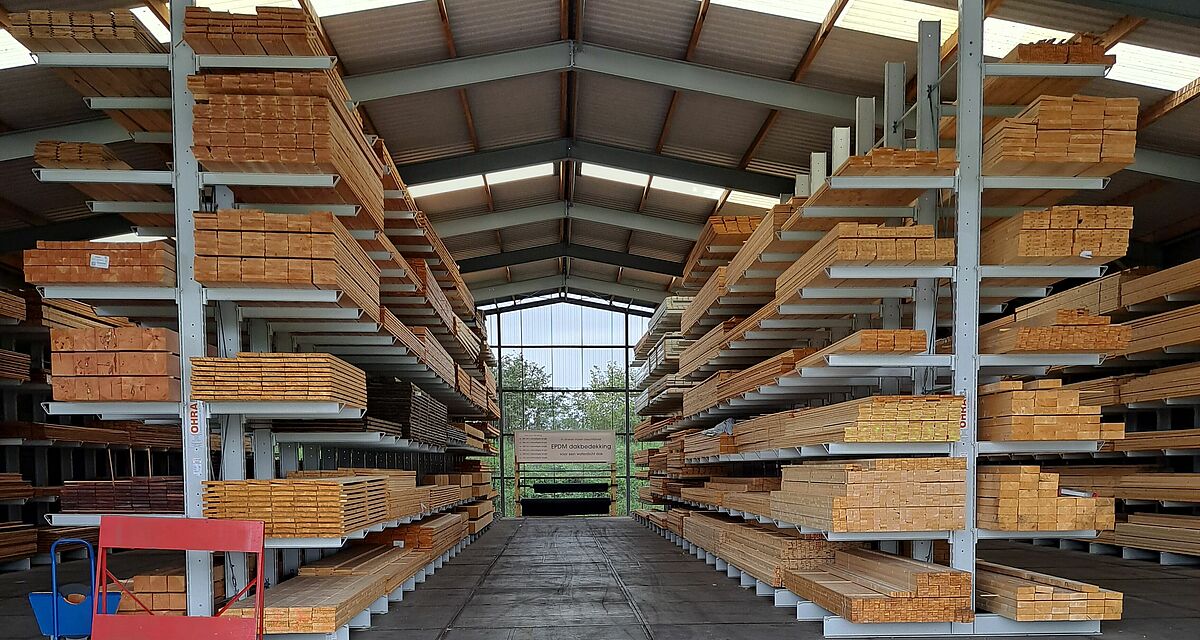

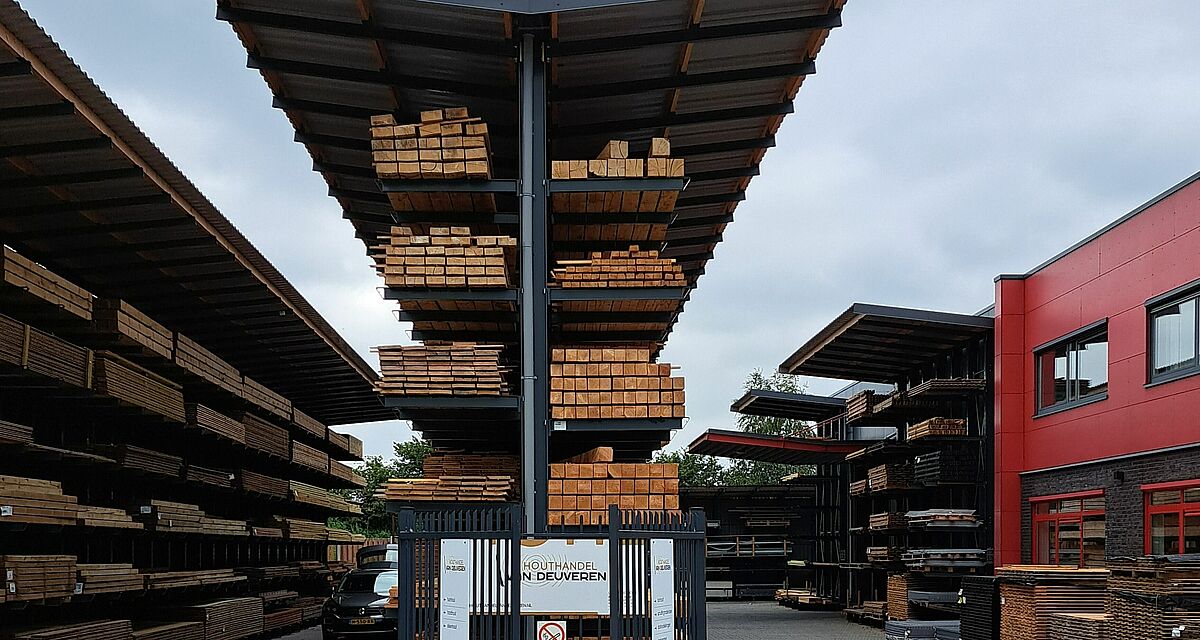

Dubbelzijdige draagarmstellingen
De dubbele of dubbelzijdige draagarmstelling bestaat uit hetzelfde staanderprofiel als de enkelzijdige optie. Beide zijden van de stelling zijn echter voorzien van poten en draagarmen. Hierdoor hebt u twee keer zoveel opslagruimte. Dit voordeel maakt de dubbelzijdige oplossing nog voordeliger.

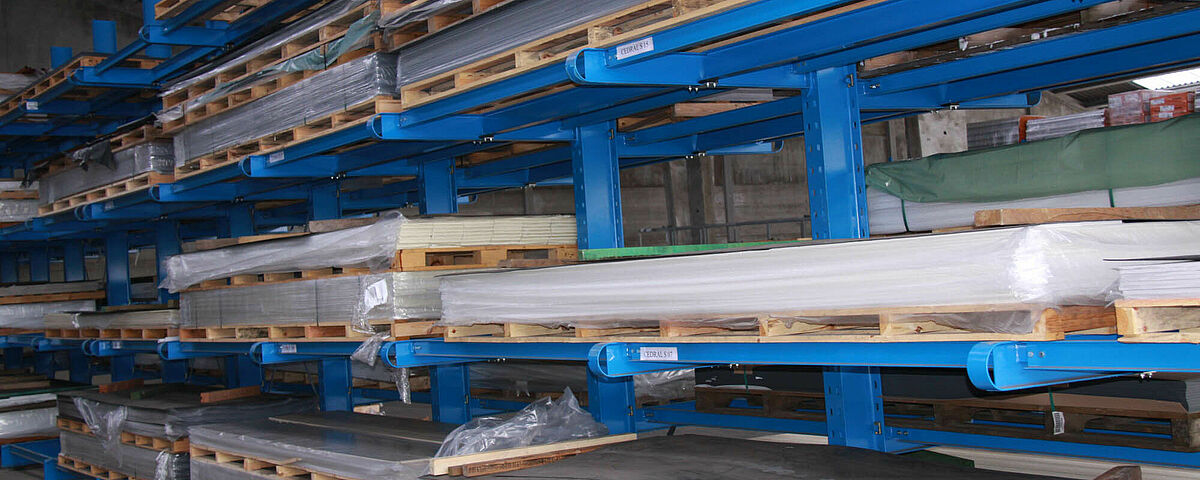

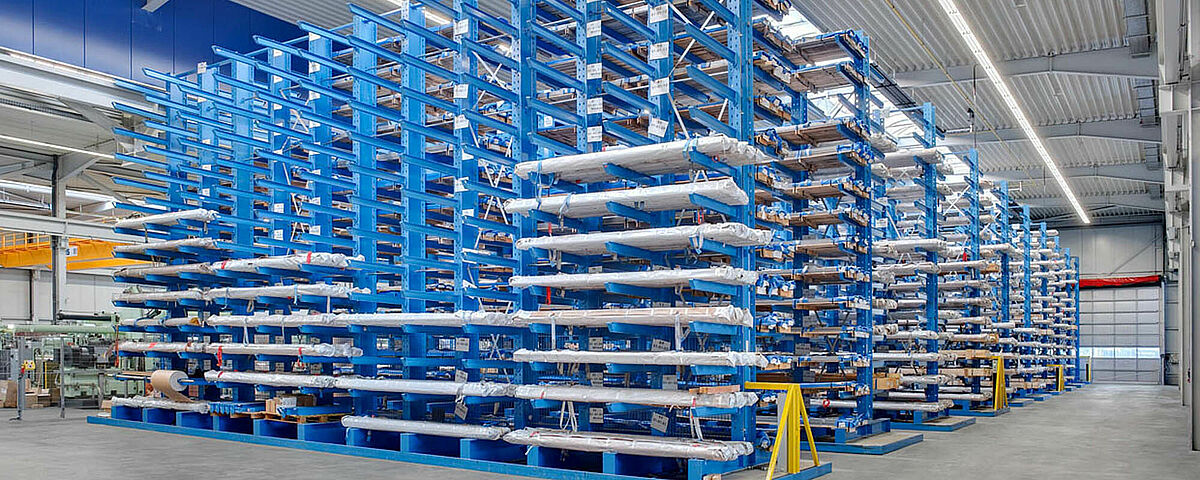

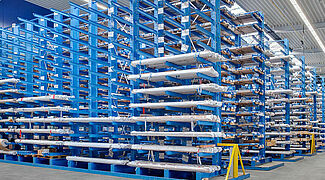

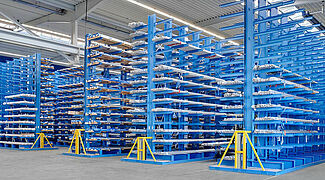

Draagarmstellingen voor zware ladingen

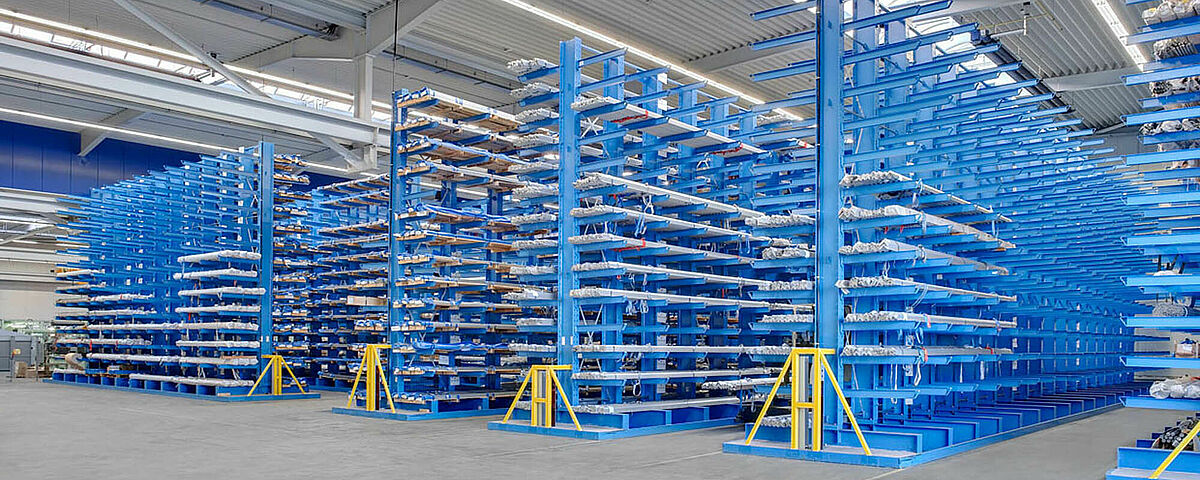

Zware ladingen zijn een uitdaging voor elke stelling. De draagarmstelling van OHRA bestaat daarom uit warmgewalste stalen profielen voor alle dragende elementen. De productvoordelen van dit stellingsysteem worden nog duidelijker naarmate de belastingseisen toenemen. Met standaard-armbelastingen tot 2.500 kg en steunbelastingen tot 10.000 kg, kan ze ook zware lasten zonder problemen aan.

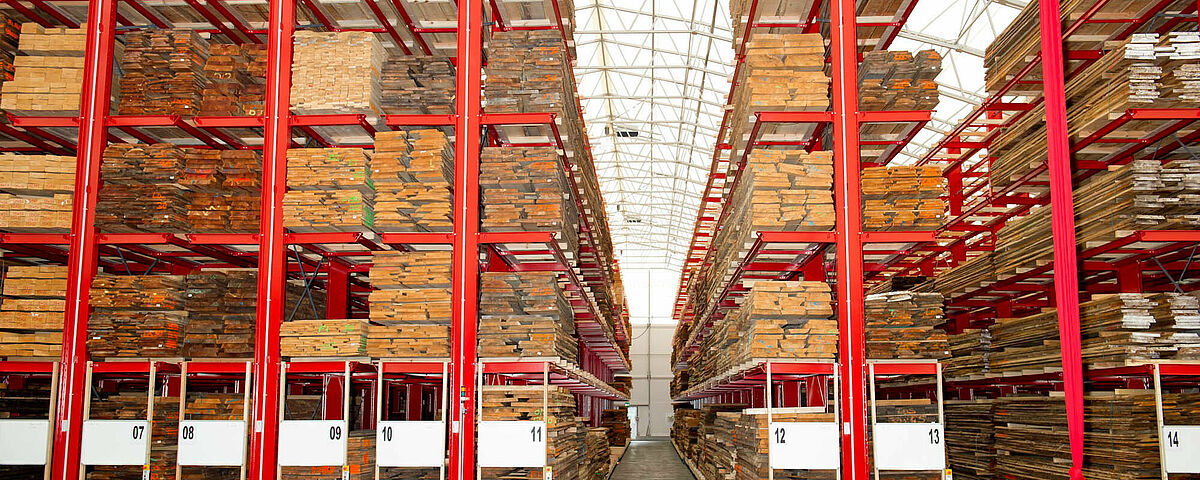

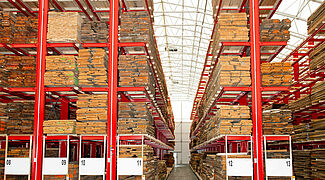

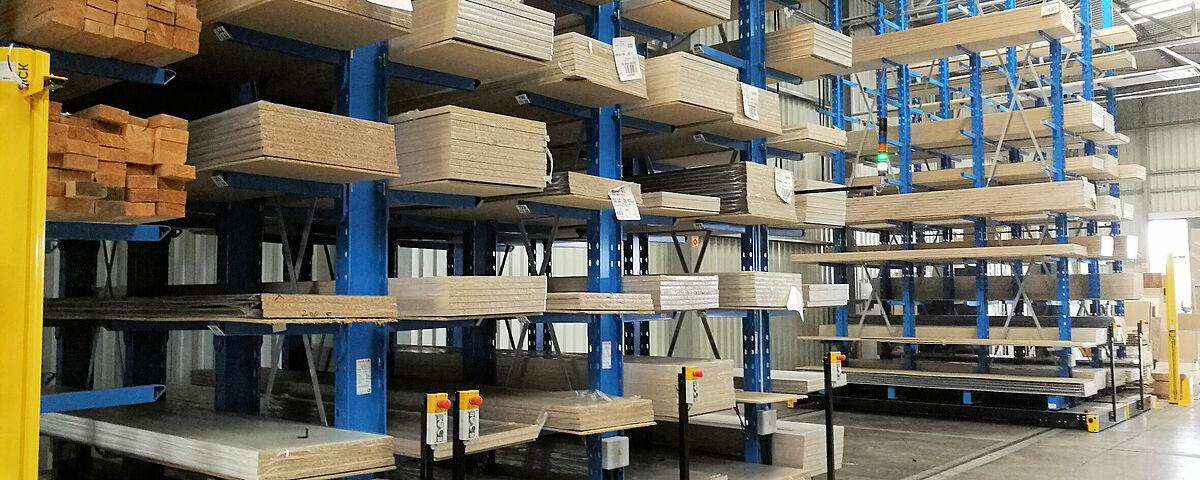

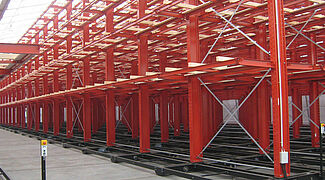

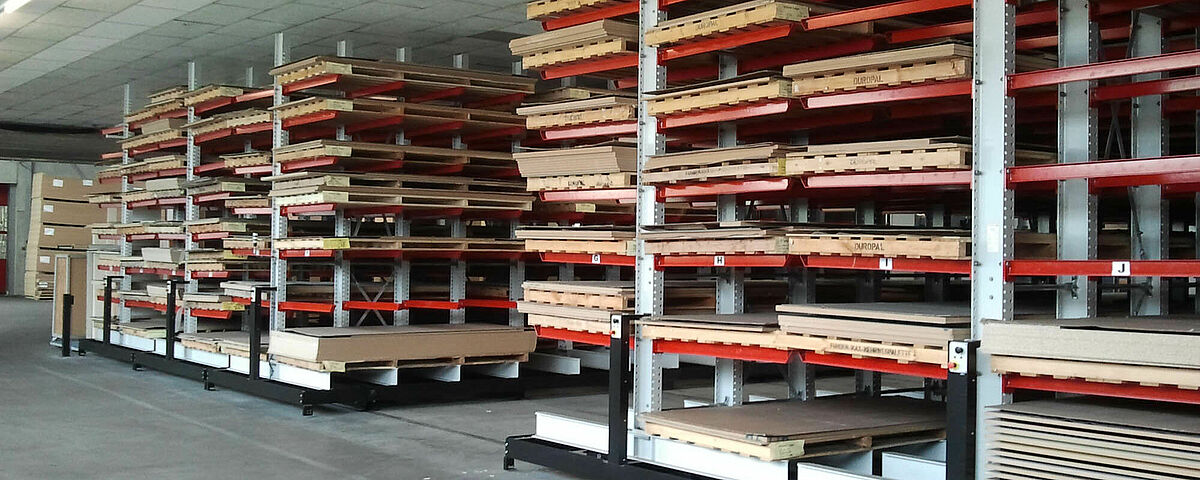

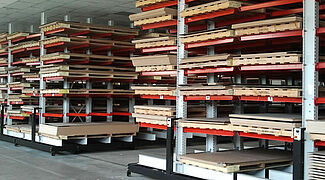

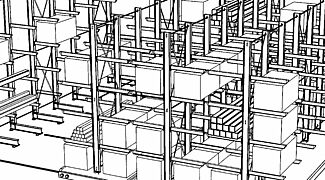

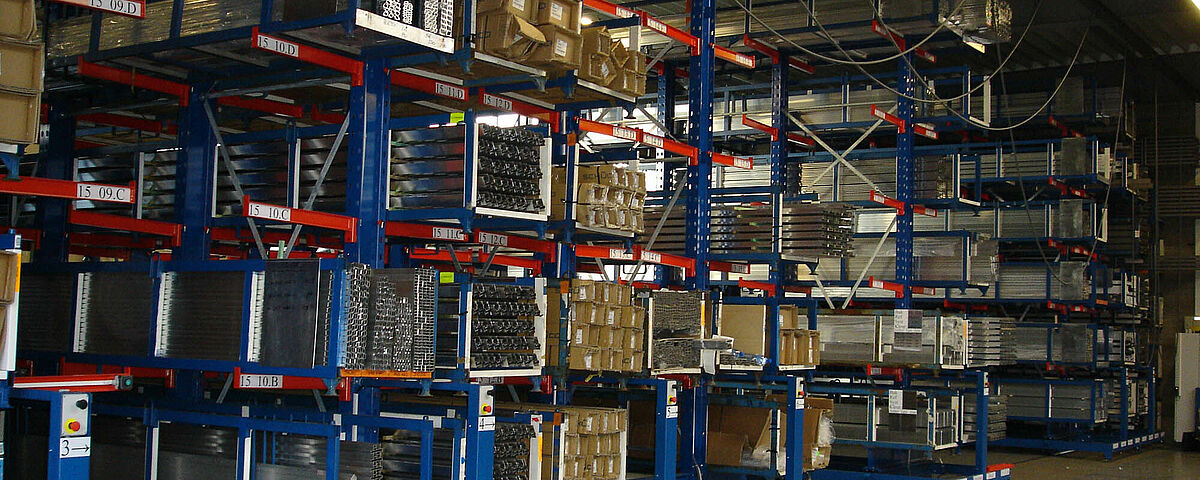

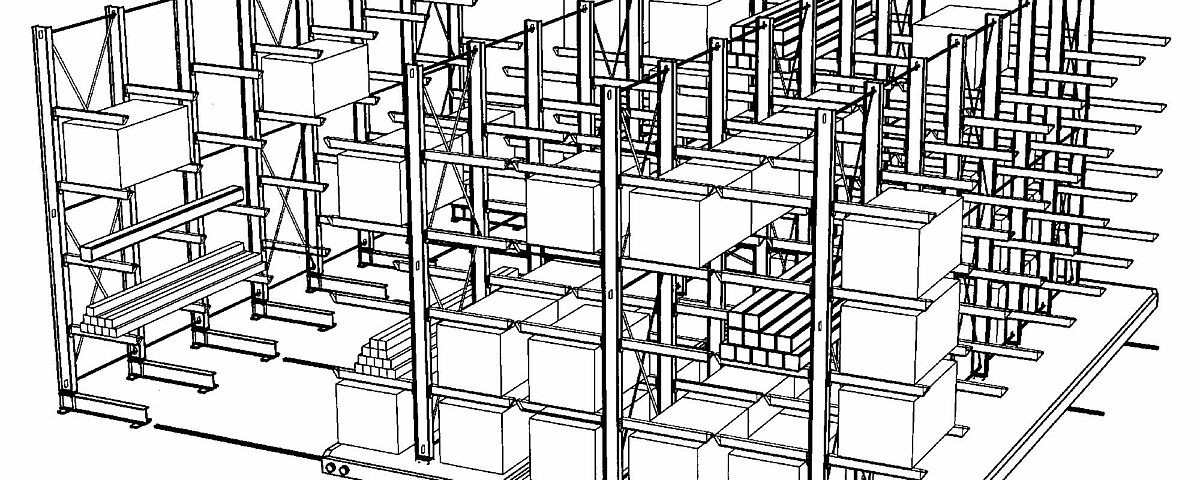

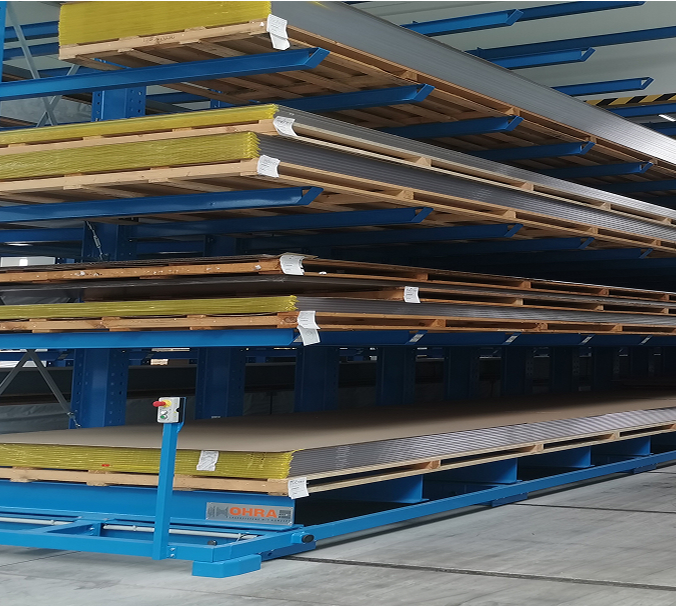

Draagarmstellingen als verrijdbare stellingen

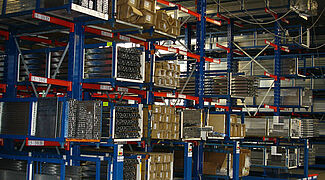

In een verrijdbare stelling zijn de rijen stellingen direct met elkaar verbonden, zonder vrije ruimte ertussen. Pas wanneer u bij uw opgeslagen items wilt, kunt u de benodigde stellingen handmatig of elektrisch verrijden en zo toegang creëren. Door verrijdbare stellingen van OHRA te gebruiken, kunt u uw beperkte opslagruimte optimaal benutten en uw producten efficiënt organiseren. De ruimtebesparing zorgt ook voor een duidelijk overzicht van uw opgeslagen goederen en de verschillende productgroepen, wat tijd en middelen bespaart.

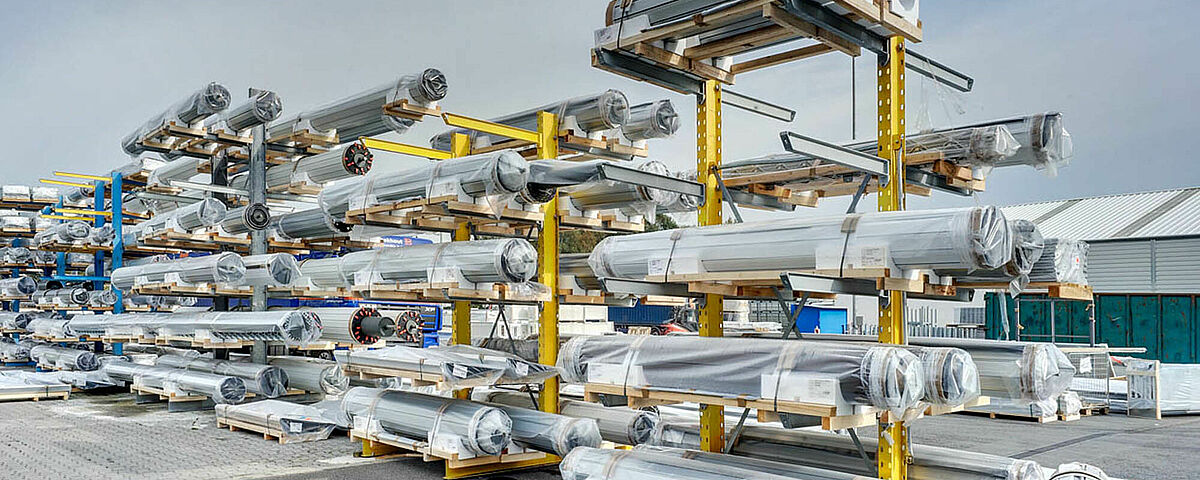

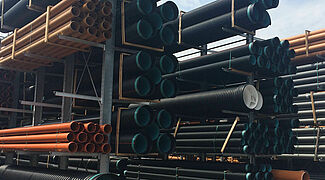

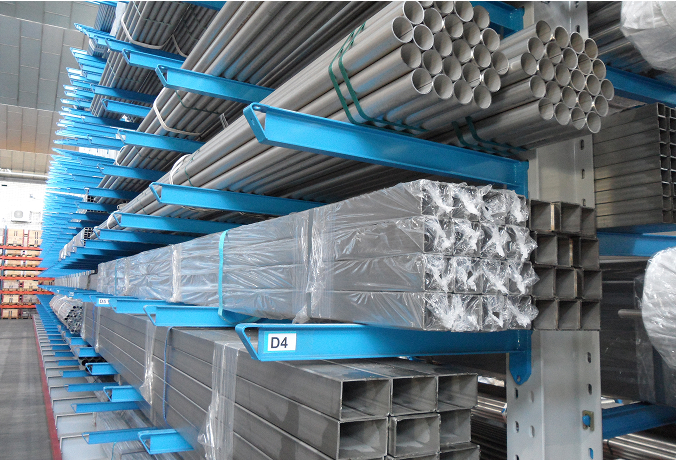

Draagarmstelling voor lange goederen
Voor het opslaan van bijzonder lange goederen zijn langgoed-stellingen geschikt. Een stelling voor lange goederen kan zowel als verticaal opslagsysteem als horizontaal opslagsysteem worden ontworpen. De doorslaggevende factor bij het kiezen van een systeem is het beoogde gebruik en de beschikbare ruimte in het magazijn. De draagarmstellingen zijn ideaal voor bijvoorbeeld buizen. De toegang is snel en u hebt een goed overzicht van de verschillende lengtes en soorten. De verticale stelling kan ook in verkoopruimten worden geïnstalleerd.

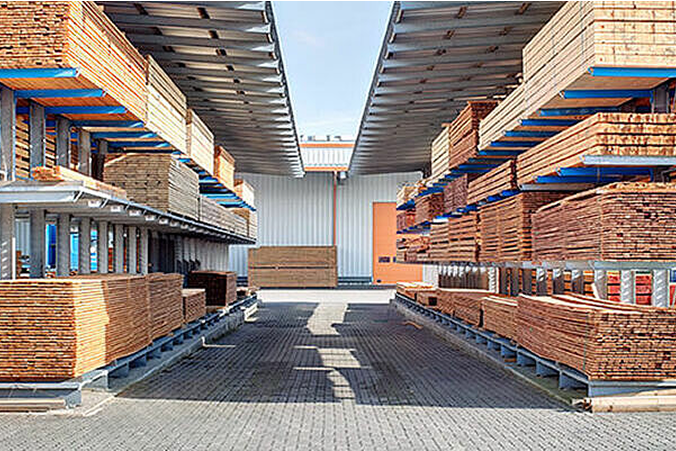

Verdere uitvoeringen van draagarmstellingen
Verdere draagarmstelling-uitvoeringen van OHRA bieden oplossingen op maat voor unieke opslagbehoeften, inclusief speciale toepassingen zoals draagarmstelling-hallen, -platforms en tegelvormen. Ontdek onze verdere draagarmstelling-uitvoeringen met een ruime keuze aan materialen, stabiliteit, veiligheid en uitbreidbaarheid.
Referenties
Adamet

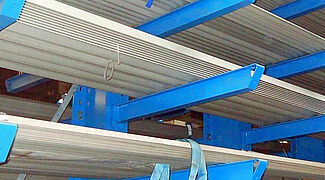

De metaalgroothandel Adamet-Niemet verving het vorige opslagconcept met vloeropslag en te lage stellingen door opslag in draagarmstellingen van OHRA die tot 8.570 millimeter hoog zijn. Het draagvermogen van de draagarmen is 500 of 600 kilogram, er zijn maximaal 16 opslagniveaus mogelijk met een stellinghoogte van 8.570 millimeter. Zo kan niet alleen de opslagcapaciteit worden vergroot, maar kunnen ook de opslag- en orderverzamelprocessen worden versneld en de efficiëntie van de productie worden verhoogd. De flexibele, in hoogte verstelbare draagarmen van de OHRA-stellingen buigen bij botsingen ook naar boven en naar opzij. Dit beschermt de goederen tegen schade.

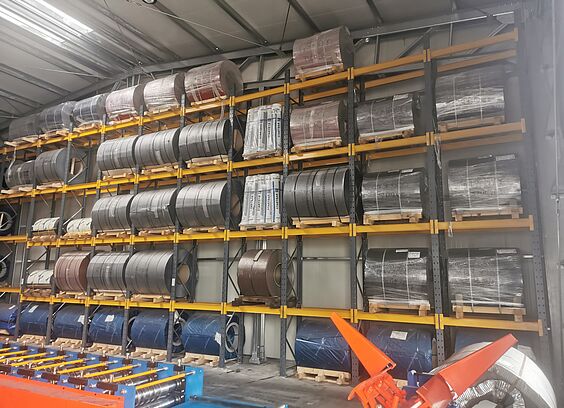

Investzal
Voor de opslag van coils met een gewicht tot 5 ton heeft het Hongaarse bedrijf Invesztál een 19,9 meter lange palletstelling van OHRA geïnstalleerd. De robuuste stelling werd qua maatvoering aangepast aan de afmetingen van de op pallets opgeslagen coils. In vergelijking met de vorige opslag – een combinatie van vloeropslag en standaard stellingen – is de toegang tot de coils met de nieuwe stellingen gemakkelijker, betrouwbaarder en sneller. Bovendien wordt schade aan de verzinkte coils - waarvan sommige ook gekleurd zijn - geminimaliseerd.

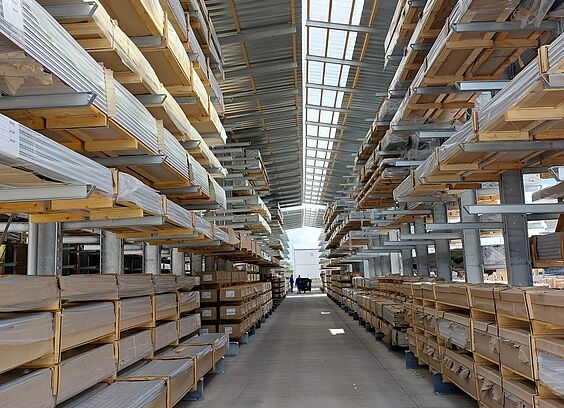

Albixon
ALBIXON, een van de belangrijkste fabrikanten van zwembaden en zwembadoverdekkingen in Europa, heeft zijn opslagcapaciteiten uitgebreid met een overdekte draagarmstelling van OHRA. Hier worden gepalletiseerde aluminium profielen opgeslagen; de lengte van de pallets is 5 tot 12 meter, het gewicht varieert van 500 tot 1.200 kilogram. Het nieuwe stellingsysteem biedt niet alleen meer ruimte, maar verlaagt ook de kosten: Onnodige materiaalbewegingen worden vermeden, de efficiëntie van magazijntransporten neemt toe en het risico van schade aan de opgeslagen goederen neemt af. Dankzij de bescherming tegen weersinvloeden dalen ook de kosten voor kwaliteitscontrole. Dankzij het goede overzicht van de opgeslagen goederen is de inventarisatie ook veel gemakkelijker uit te voeren.
Technische details
De constructie van onze draagarmstellingen bestaat uit volwandige, robuuste, warmgewalste stalen profielen die bijzonder sterk, veilig en duurzaam zijn. De hoofdbouwgroepen (staanders, draagarmen, poten) hebben een poedercoating van hoge kwaliteit voor het binnengebruik. Alle andere onderdelen zijn bandverzinkt naar DIN 10346. Dompelbad – thermisch verzinken van onderdelen naar DIN EN ISO 1461 voor buitengebruik.
Verankering van de stellingen binnenshuis met verzinkte ankers, buitenshuis met ankers in edelstaal-uitvoering.

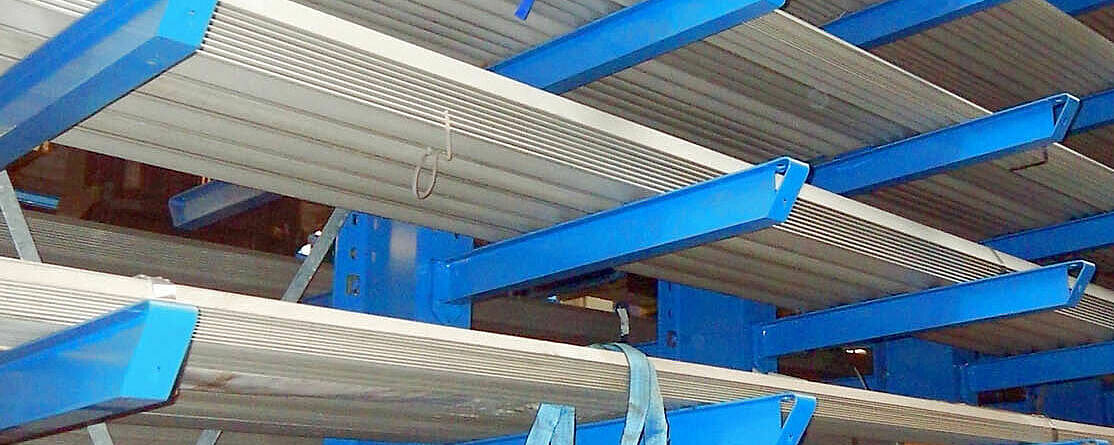

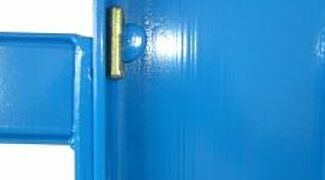

Productkenmerken draagarmen:
- ophangbaar, verstelrooster 100: 100 mm

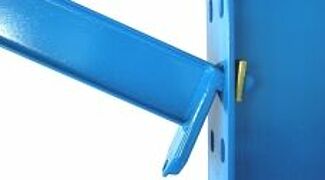

- Flexibel ophangbaar en vrij beweegbaar (bijv. type K60K+H), waardoor de draagarm en uw goederen worden beschermd tegen beschadiging
- Snel ophangen en wegnemen in een bijna horizontale positie bijv. K60 K+H

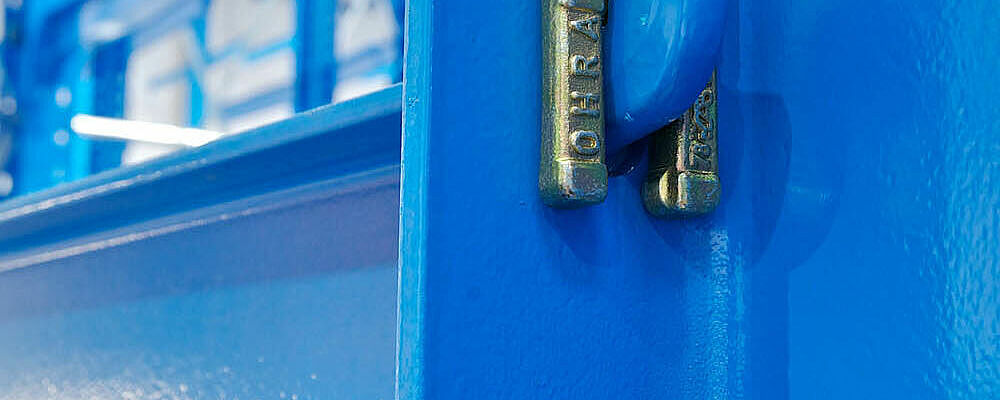

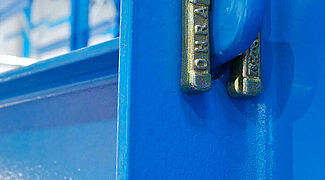

- Hoogwaardige, gesmede, speciaal geharde ophangklauw
- Standaardkleuren RAL 5015, 2002, 3000, 6011, 7035
- Geen stootranden op het opslagoppervlak door uitstekende verbindingsplaten op de draagarm --> dus geen beschadiging van de goederen tijdens het op- en uitslaan
- Armafschuiver aan de draagarmen in overeenstemming met de voorschriften

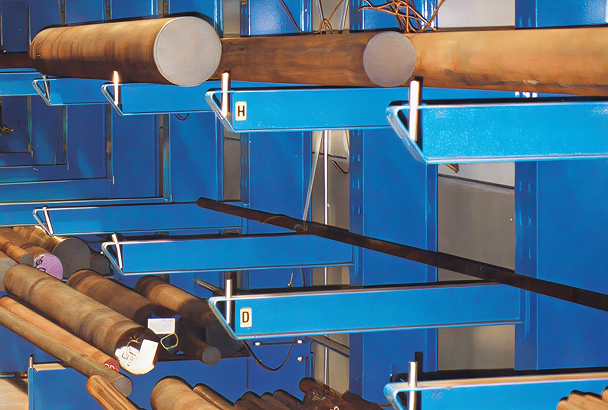

- Voorbereid voor de opname van een afrolbescherming
- Voorbereid voor het gebruik van een stelschroef
Productkenmerken Staanderstangen/Poten:
- Als standaard dubbelzijdig in een raster van 100: 100 mm geperforeerd, (enkelzijdige stellingpoten kunnen zo nodig later worden voorbereid voor dubbelzijdig gebruik)

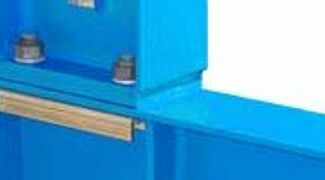

- Vlak met de staandervoet geschroefd, daardoor steun over het volledige oppervlak van de staandervoet zonder uitstekende verbindingsplaten. Daarom geen schade tijdens het op- en uitslaan
- Probleemloze uitwisseling van onderdelen bij verbouwing van het magazijin of bij reparaties

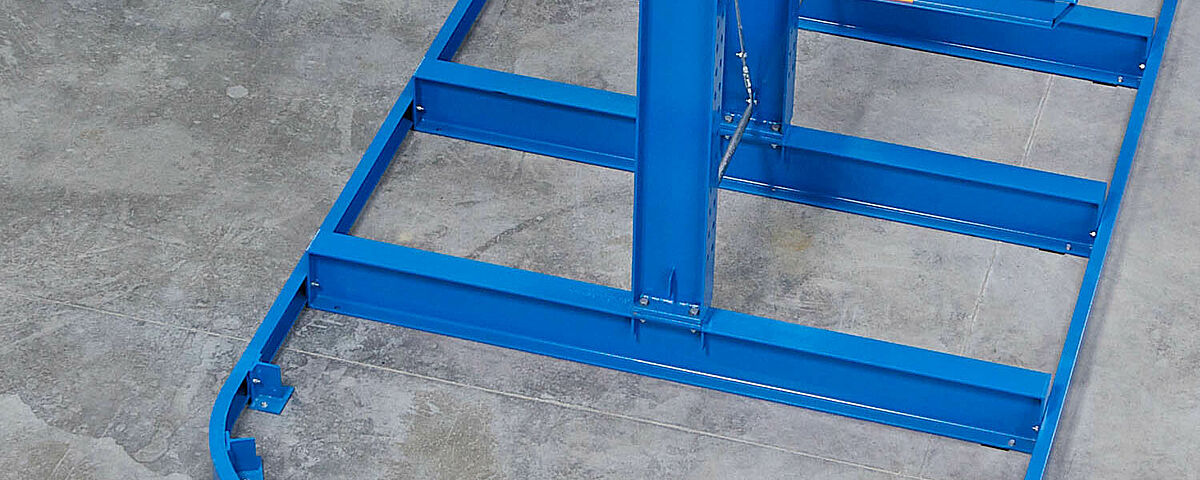

- Bandbescherming dankzij de afgeschuinde rand op de staandervoet (standaard in het K60-systeem)
Onze stellingsystemen voldoen aan DIN 18800-7 en de huidige richtlijnen van de beroepsvereniging voor opslagfaciliteiten en -apparatuur (BGR 234), zijn op veiligheid getest en hebben een bijbehorend GS-keurmerk.
Bent u op zoek naar het passende stellingsysteem voor u of hebt u het al gevonden? Wij geven u graag advies en sturen u op verzoek een offerte.
Accessoires voor OHRA draagarmstellingen

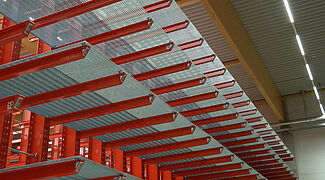

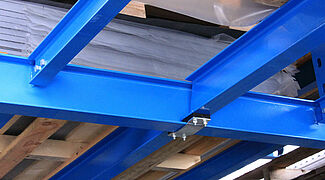

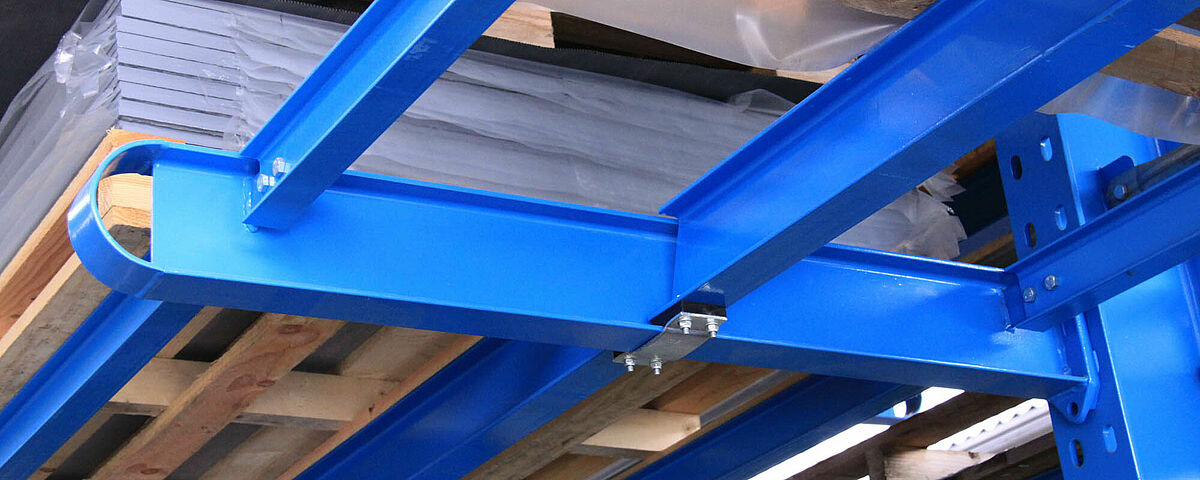

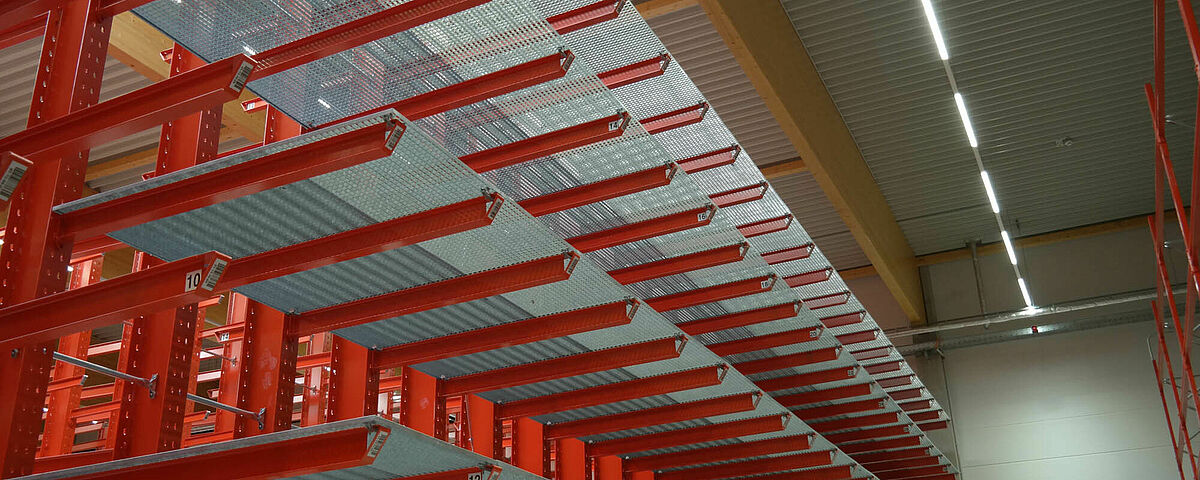

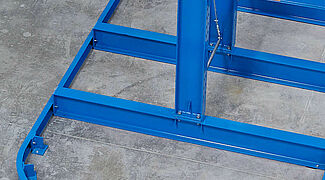

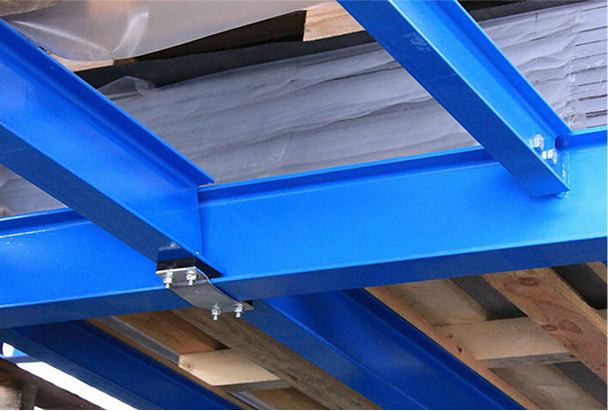

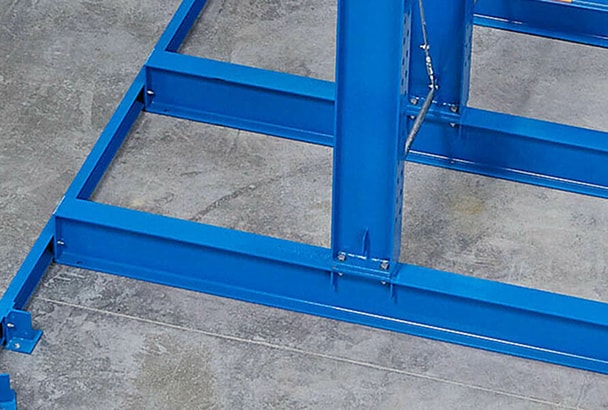

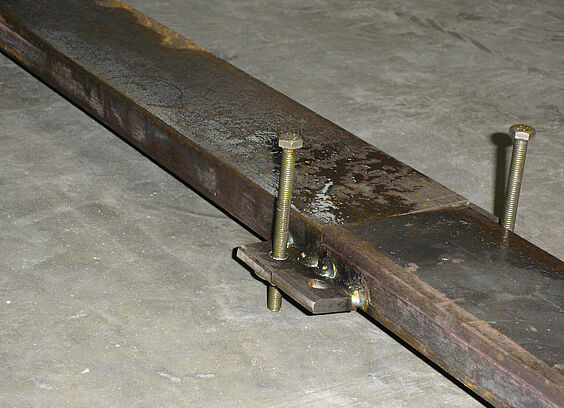

Er zijn verschillende accessoires verkrijgbaar voor de uitgebreide configuratie van uw OHRA stelling. Deze kunnen ofwel achteraf ofwel al bij bestelling worden geleverd. Deze omvatten gatroosters, afrolbeschermingen in zware en lichte uitvoering, armbruggen, zadelbuizen en nog veel meer. Hieronder ziet u een selectie van de gerealiseerde oplossingen.
